Abkanten von Blechen bis 12 mm Dicke  am höchsten Stand der Technik

Modernste Maschinen erleichtern die Arbeit und ermöglichen beste Ergebnisse

Die Technologie:

Beschreibung des technologischen Vorgangs des Abkantens

Das Abkanten von Blech ist ein umformtechnischer Prozess, bei dem ein ebenes Blech mittels Druckkraft eines Oberwerkzeugs (Stempel) in ein Unterwerkzeug (Matrize) gedrückt wird, um einen definierten Winkel oder eine bestimmte Form herzustellen. Dabei wird das Material plastisch verformt, ohne dass es getrennt oder erwärmt werden muss (Kaltumformung).

1. Ablauf des Abkantprozesses

  1. Positionierung
    Das Blech wird an den Anschlägen der Abkantpresse ausgerichtet.
  2. Werkzeugbewegung
    Der Stempel fährt nach unten und presst das Material in die Matrize.
  3. Elastische Rückfederung (Springback)
    Nach Entlastung federt das Material leicht zurück – dies muss in der Programmierung berücksichtigt werden.
  4. Entnahme
    Das fertige Biegeteil wird entnommen, überprüft und ggf. nachbearbeitet.

2. Relevante Maße und technische Anforderungen

A) Biegeradius

Der Biegeradius (Innenradius) ist eines der wichtigsten Maßkriterien beim Blechbiegen.
Er hängt von folgenden Faktoren ab:

  • Materialart (Stahl, Edelstahl, Aluminium)
  • Blechdicke
  • Werkzeuggeometrie

Grundregeln:

  • Stahl: min. Innenradius ≈ 1 × Blechdicke
  • Edelstahl: min. Innenradius ≈ 1,5–2 × Blechdicke
    (wegen höherer Festigkeit und geringerer Duktilität)
  • Aluminium: min. Innenradius ≈ 1 × Blechdicke, bei harten Legierungen oft mehr

Ein korrekt gewählter Biegeradius verhindert Risse, Materialausdünnung und Formfehler.

Arbeiten Sie mit unseren Unterlagen für genaueste Ergebnisse!

B) Mindestabstand von Bohrungen zur Biegekante

Bohrungen oder Aussparungen dürfen nicht zu nahe an der Biegelinie liegen, sonst kann das Material ausreißen oder sich verformen.

Praxisrichtwerte:

  • Mindestens 2 × Blechdicke Abstand zur Biegelinie
    (z. B. 4 mm Blech → min. 8 mm Abstand)
  • Bei Edelstahl oder engen Radien: ≥ 3 × Blechdicke
  • Alternativ: Bohrungen erst nach dem Biegen fertigen (falls möglich)

C) Schenkellängen (Biegelängen)

Damit Werkzeuge nicht kollidieren und das Material sauber geklemmt werden kann:

  • Mindest-Schenkel: mindestens 4 × Blechdicke
  • Bei U‑Profilen abhängig von Werkzeugform und Matrizenbreite

3. Materialqualität und Anforderungen an die Werkstoffauswahl

Die Materialqualität bestimmt:

  • Biegbarkeit
  • nötigen Biegeradius
  • Rückfederungsverhalten
  • Gefahr von Rissen

Empfehlungen:

Stahl (Baustahl, z. B. S235)

  • Gut kaltumformbar
  • Kleine Radien möglich
  • Wenig Rückfederung
  • Sondergüten bei höherfesten Stählen
  • Herkunft der Materialien

Edelstahl (z. B. 1.4301 / 304)

  • Höhere Festigkeit → größere Biegeradien notwendig
  • Stärkere Rückfederung → Überbiegen nötig
  • Beachtung der Materialqualität und Herkunft

Aluminium (z. B. AlMg3)

  • Gute Biegbarkeit
  • Weiche Legierungen: kleine Radien möglich
  • Hartes Alu (z. B. EN AW‑6082 T6): größere Radien einplanen
  • Beachtung der Biegefähigkeit, Herkunft, Hersteller

4. Zusammenfassung

Das Abkanten erfordert genaue Beachtung folgender Parameter:

  • Innenradius abhängig von Material und Blechdicke
  • Bohrungsabstände min. 2–3 × Blechdicke zur Biegelinie
  • Schenkellängen mindestens 4 × Blechdicke
  • Materialqualität beeinflusst Biegbarkeit und Rückfederung
  • Korrekte Werkzeugwahl (Stempel / Matrize) ist entscheidend für Maßhaltigkeit
  1. Wir produzieren kleinste Mengen genauso wie Großauflagen.
  2. Einzelteile und Kleinmengen können in sehr kurzer Lieferzeit produziert werden.
  3. Bleche schneiden wir bis zu einer Größe von 3000 x 1500 x 20 mm.
  4. Lagernd haben wir rund 60 verschiedene Materialien. So können wir auch kurzfristigen Bedarf besten abdecken.
  5. Wir verarbeiten unterschiedliche Materialien in höchster Qualität: Aluminium, Edelstahl und Stahl.
  6. Für alle bei uns verarbeiteten Materialien sind die Hersteller-Werkzeugnisse (3.1B) vorhanden und können über unsere Chargenführung den jeweiligen Bauteilen genauestens zugeordnet werden.
  7. Wir kanten, drehen und fräsen alle gängigen Materialien in unserem bestens ausgestatteten Maschinenpark.
  8. Wir lieben Details. Und mit unseren Maschinen können auch genaueste Werkstücke problemlos gefertigt werden.
  9. Unsere Mitarbeiter sind Profis in ihrem Bereich und Allrounder in der Praxis. Know How auf höchstem Niveau.
  10. Wir kombinieren unterschiedliche Leistungsbereiche in unserer Werkstatt. Oft sind wir alleiniger Ansprechpartner im Produktionsablauf und übernehmen somit gerne die Verantwortung für die beste Qualität.
  11. Wir legen immer eins drauf.

Für genaueste Blechkonstruktion:

Fordern Sie unsere K-Faktor Liste und die Unterlagen für Randabstände für Bohrungen und Abstände von Kantungen gerne bei uns an!

Und hier:
Unsere Blechbearbeitungs-Maschinen

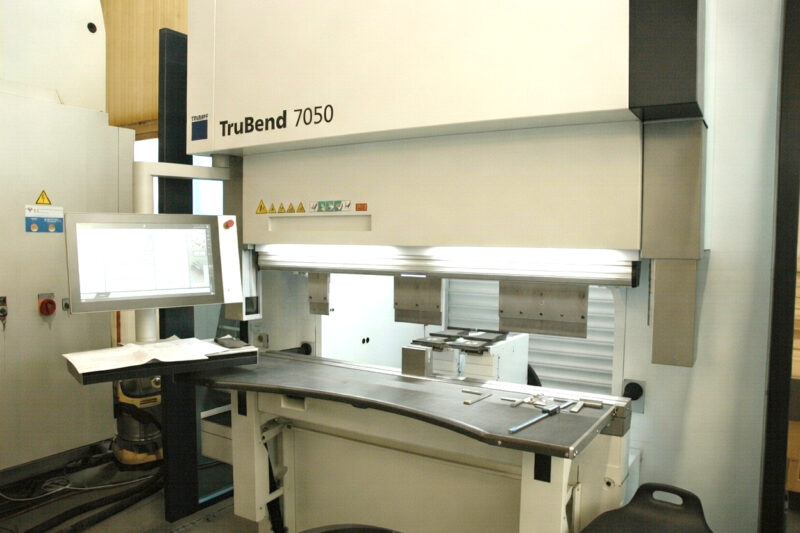

Unsere Abkantpressen


Hauptmaschinen Blech:



Was wir alles machen?

Ziemlich viel. Und das in Kombination.

Planung

Sie haben eine konkrete Vorstellung von einem Werkstück, oder nur eine Idee davon was dieses leisten muss? Unsere technischen Zeichner sind Menschen aus der Praxis. Sie wissen wie es geht. Mit nur einem Ansprechpartner können individuellste Produktanforderungen gelöst werden.

Ausführung

Eine perfekte Planung ist die Basis für den Start der Maschinen in der Werkstatt. Unser Team ist bestens geschult und produziert mit viel Engagement unterschiedlichste Werkstücke. Wie zum Beispiel Prototypen, Maschinenteile, Verkleidungen, Schalungen  oder Transportgeräte. Bei uns ist einfach alles möglich.

Technik

Wir haben nicht nur das Know How. Wir haben auch die Maschinen. Ob Schneiden, Biegen, Kanten, Drehen, oder Fräsen. Wir liefern alles aus einer Hand. Und genau das schätzen unsere Kunden.
Ein Ansprechpartner für ein Produkt.
